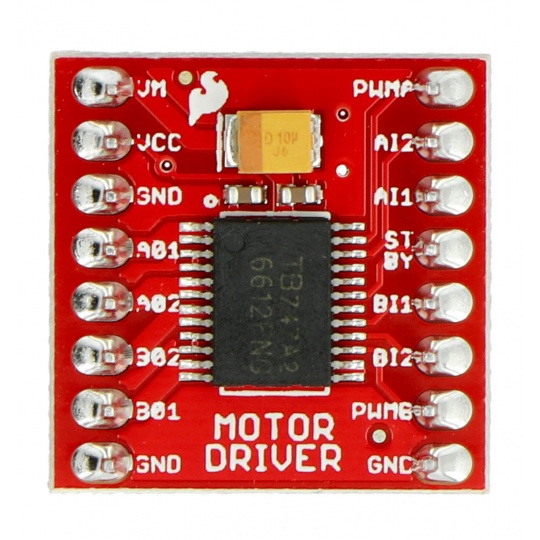

TB6612FNG - двоканальний контролер двигуна 15V/1.2A з роз'ємами - SparkFun ROB-14450 3618
2 174 ₴
- Готово до відправки
- Код: 3618
Опис продукту: TB6612FNG - Двоканальний драйвер двигуна 15 В/1,2 А з роз'ємами - SparkFun ROB-14450
H-подібний міст — це ефективний драйвер двигуна в невеликому таКорпус SSOP24SparkFun виправдав очікування користувачів та створив модуль, що містить систему та пасивні компоненти, необхідні для її належної роботи.
Специфікація
- Живлення двигуна (VMOT): від 2,7 В до 15 В
- Блок живлення логіки (VCC): від 2,7 В до 5,5 В
- Максимальний вихідний струм: 3,2 А на канал
- Безперервний вихідний струм: 1,2 А на канал
- Максимальна частота ШІМ: 100 кГц
- Вбудований контур теплового відключення
- Фільтруючі конденсатори на обох лініях живлення
- Захист від зворотного струму від двигунів
- Паяні виводи Goldpin
Продукт, сумісний з Arduino Виробник підготував програму для користувачів Arduino. |

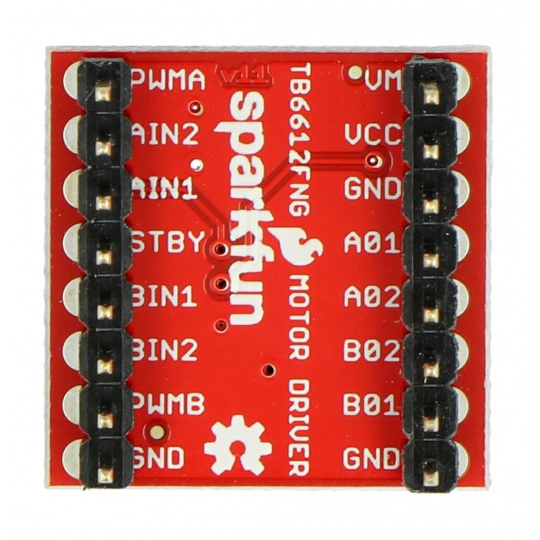

Виведення
Сигнали виводяться на традиційні контакти (крок 2,54 мм). Модуль можна підключити до макетної плати або за допомогою проводів.
| Закріпити | Опис |
|---|---|
| Віртуальний кредитний центр (VCC) | Живлення логічної частини. |
| VMOT | Заведення двигунів у дію. |
| ЗЕМЛЯ | Маса. |
| А01 А02 | Виходи каналу А |
| B01 B02 | Виходи каналу B |
| ПВМА | ШІМ-сигнал каналу A. |
| ПВМБ | ШІМ-сигнал каналу B. |
| ОЧІКУВАННЯ | Його потрібно підтягнути до VCC, щоб увімкнути систему, низький стан (за замовчуванням) перемикає систему в сплячий стан (низьке енергоспоживання). |
| AIN1, AIN2 | Керування напрямком каналу А. |
| БІН1, БІН2 | Керування напрямком каналу B. |
Всі логічні сигнали внутрішньо підключені до землі. Максимальна частота ШІМ становить 100 кГц.
Таблиця істинності контролера TB6612
АІН1 | АІН2 | ПВМА ПВМБ | Виходи двигуни |
|---|---|---|---|
хвороба | хвороба короткий | % заповнення (ненульовий) | Двигун обертається за годинниковою стрілкою з максимальною швидкістю, встановленою за допомогою ШІМ (відмінною від 0). |
| хвороба короткий | хвороба високий | % заповнення (ненульовий) | Двигун обертається з максимальною швидкістю, встановленою ШІМ (відмінною від 0) проти годинникової стрілки. |
| хвороба короткий | хвороба короткий | без значення | вільне гальмування (плавна зупинка) |
| хвороба високий | хвороба високий | без | вільне гальмування (плавна зупинка) |
| без значення | без значення | низький стан 0% заповнення | Раптове гальмування |
TB6612 можна використовувати як драйвер для мікромоторів Pololu. Якщо двигуни схильні до зупинки, рекомендується об'єднати канали для досягнення вищої струмової ефективності. Для цього підключіть такі контакти:
- AO1 з BO1
- A02 від BO2
- PWMA з PWMB
- AIN1 з BIN1
- AIN2 з BIN2
Відео, що описує роботу драйвера двигуна постійного струму H-подібного моста.
| Основні | |
|---|---|
| Виробник | Arduino |
| Стан | Новий |
| Тип | Контролер |
| Користувальницькі характеристики | |
| Вага паковання | 0,003 кг |
| Висота паковання | 1,1 см |
| Число каналів | 2 |
| Напруга живлення від | 2,7 В |
| Подавайте напругу | 15,0 В |
| Поточна ефективність | 1.2 А |
| Ширина паковання | 5 см |
| глибина паковання | 8 см |
