Опис продукту: Xiao Logger HAT - модуль розширення з RTC та датчиками навколишнього середовища для Seeed Xiao - Seeedstudio 114993446

Xiao Logger HAT — це компактний модуль розширення, розроблений спеціально для плат Seeed Xiao. Він має такі особливості:Датчик температури та вологості Sensirion SHT40, датчик інтенсивності освітлення BH1750іГодинник реального часу PCF8563, дозволяє точно контролювати стан навколишнього середовища. Крім того, завдяки вбудованому дільнику напруги, він дозволяє контролювати стан акумулятора. Модуль взаємодіє через інтерфейсI2C, що дозволяє легко інтегрувати його в існуючі конструкції. Завдяки невеликим розмірам (21 x 17,8 мм)ідеально підходить для застосувань з обмеженим простором, таких як мобільні пристрої або віддалені вимірювальні станції.

Xiao Logger HAT - модуль розширення з RTC та датчиками навколишнього середовища для Seeed Xiao - Seeedstudio 114993446.

Модуль містить датчик температури та вологості, датчик навколишнього освітлення та годинник реального часу.

Основні характеристики модуля

• PCF8563 (текст реального часу)Годинник реального часу з програмованим пробудженням та мінімальним енергоспоживанням
• Датчик температури та вологості SHT40: висока точність (± 0,2°C / ± 1,8% відносної вологості)
• Датчик світла BH1750: вимірювання інтенсивності навколишнього освітлення
• Підтримка живлення від батарейок: можливість контролювати напругу акумулятора за допомогою вбудованого дільника напруги
• Енергоефективність: енергоспоживання в режимі сну< 1 µA, możliwość wyłączenia czujników przez GPIO
• Зв'язок I2C: просте підключення та інтеграція з бібліотеками Arduino IDE / MicroPython
• Повна апаратна відкритість: доступ до схем, файлів друкованих плат і програмного забезпечення на GitHub

Розташування елементів на дошці

Дошка Xiao Logger HAT містить:

1. PCF8563Система RTC для точного вимірювання часу
2. ШТ40: цифровий датчик температури та вологості
3. BH1750цифровий датчик навколишнього освітлення

Додатково:

• Дільник напруги: дозволяє зчитувати напругу батареї через контакт АЦП
• Кварцовий генератор: забезпечує точність роботи RTC
• Роз'єми-мамадля монтажу безпосередньо на платах Seeed Xiao

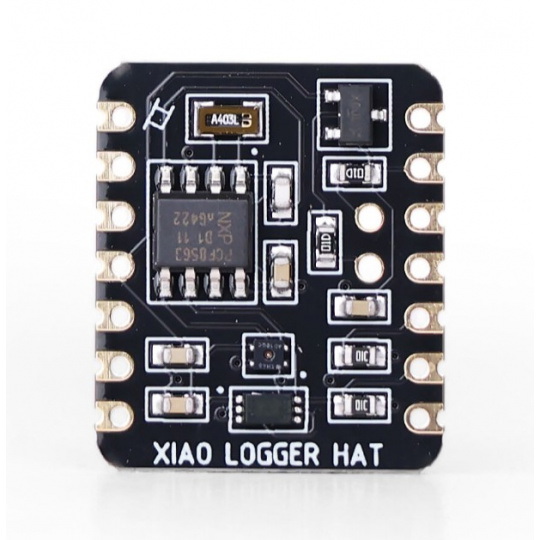

Розташування компонентів на платі.

Дошка має чіткі описи для полегшення роботи.

Підключення та сумісність

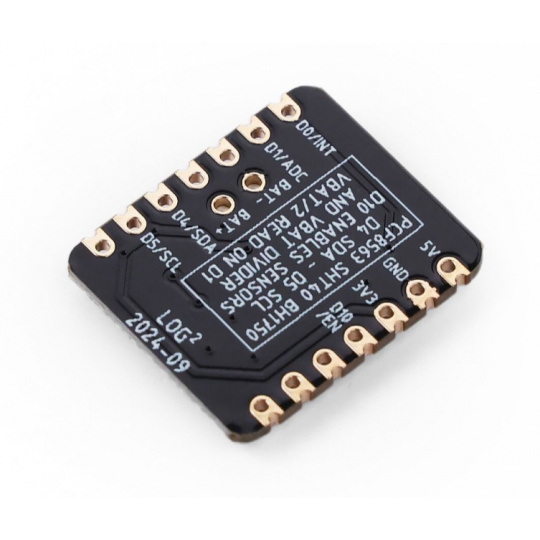

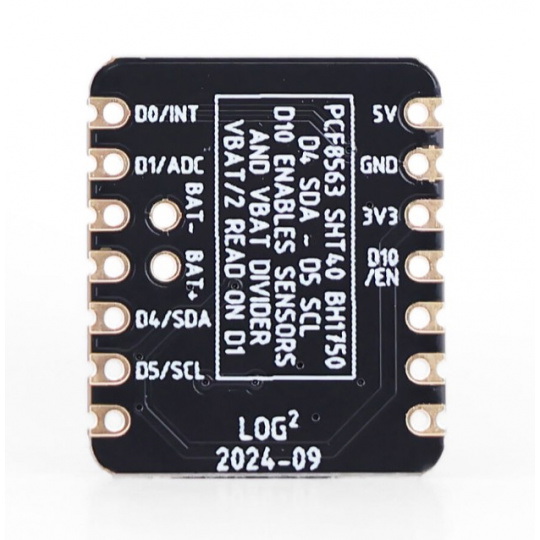

Модуль працює з багатьма платами Seeed Xiao через шину I2C. Виводи за замовчуванням:D4 (ПДД)iD5 (SCL)Додаткові лінії включають:

• EN- джерело живлення датчика (наприклад, GPIO D10)
• КАТІГ- показник напруги акумулятора (наприклад, A3)
• ВНУТРІШНЄ- пробудження від сну за допомогою RTC

Модуль повністю сумісний з: Xiao ESP32-C3 / ESP32-S3 / ESP32-C6 / nRF52840 (Sense) / RP2350 / RA4M1 / MG24 (з додатковою проводкою). Обмежена сумісність з Xiao SAMD21 та RP2040 (без підтримки моніторингу батареї).

Практичне застосування

Модуль буде придатним для низки застосувань Інтернету речей, таких як:метеостанції, реєстратори екологічних даних, мобільні пристрої, системи домашньої автоматизації та освітні проектиЗавдяки невеликому розміру, він ідеально підходить для корпусів з обмеженим простором.

Технічні характеристики Xiao Logger HAT

• Зв'язок: I2C
• Діапазон напруги живлення: від 2,4 В до 3,6 В
• Споживання активного струму: ~ 500 мкА
• Споживання струму в режимі сну: ~ 0,25 мкА
• Датчик температури та вологості: SHT40
• Датчик інтенсивності світла: BH1750
• Час реального часу: PCF8563
• Зчитування напруги акумулятора: через дільник напруги
• Час зчитування SHT40: ~2 мс
• Час зчитування BH1750: ~120 мс
• Діапазон робочих температур: від -40°C до 85°C
• Розміри: 21 мм x 17,8 мм

Вміст набору

• 1x Модуль HAT реєстратора Xiao
• 2x 7-контактний роз'єм типу "жіночий" Goldpin

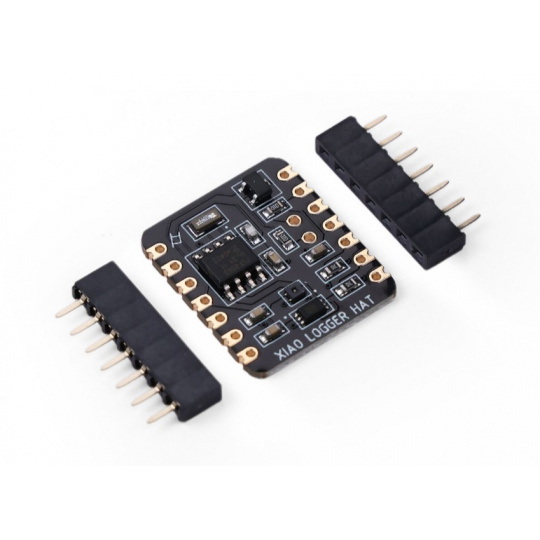

Елементи, що входять до комплекту.
